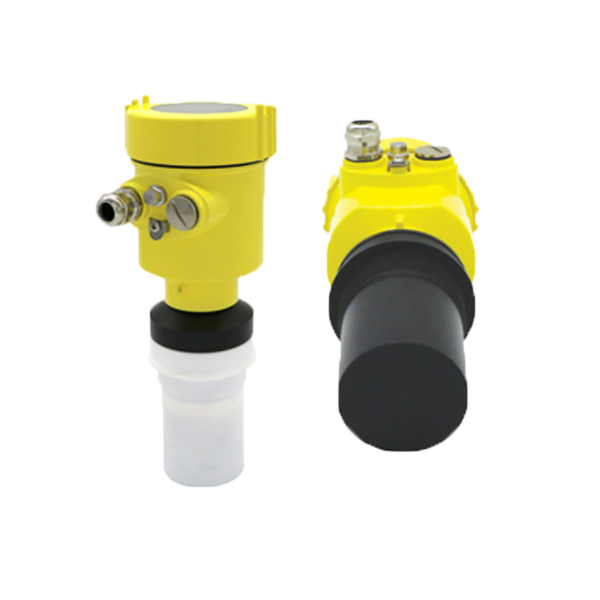

雷達液位計介紹▼▼▼
屬雷達液位計于通用型雷達液位計，它基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖在空間以光速傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。
雷達系列：導波雷達液位計、高頻喇叭口雷達物位計、棒式雷達料位計、脈沖雷達水位計、 智能型雷達液位計、防腐雷達液位計、導波雷達液位計、導波雷達物位計、導波雷達料位計、雷達波液位計、導波雷達水位計、智能雷達液位計、油罐雷達液位計、 雷達式液位計、智能雷達物位計、智能雷達料位計、智能雷達水位計、高頻雷達液位計、高頻雷達物位計、80G高頻雷達料位計、高頻雷達水位計、喇叭口雷達液位計、 喇叭口雷達物位計、26G雷達液位計、26G雷達物位計、喇叭口雷達水位計、脈沖雷達液位計、脈沖雷達物位計、脈沖雷達料位計、 雷達導波液位計、棒式雷達液位計、棒式雷達物位計。
雷達液位計特點▼▼▼
(1)雷達液位計采用一體化設計，無可動部件，不存在機械磨損，耐使用。
(2)雷達液位計測量時發出的電磁波能夠穿過真空，不需要傳輸媒介，具有不受大氣、蒸氣、槽內揮發霧影響的特點，能用于揮發的介質如粗苯的液位測量。
(3)雷達液位計能用于液體的液位測量。電磁波在液位表面反射時，信號會衰減，當信號衰減過小時，會導致雷達液位計無法測到足夠的電磁波信號。
(4)采用非接觸式測量，不受槽內液體的密度、濃度等物理特性的影響。
(5)測量范圍大，測量范圍可達0~35m，可用于高溫、高壓的液位測量。
(6)天線等關鍵部件采用高質量的材料，抗腐蝕能力強，能適應腐蝕性很強的環境。
(7)功能豐富，具有虛假波的學習功能。輸入液面的實際液位，軟件能自動地標識出液面到天線的虛假回波，排除這些波的干擾。
雷達液位計技術參數▼▼▼
| 性能 | 技術參數 |
| 應 用 | 過程條件簡單，腐蝕性的液體、漿料比如：污水儲罐，酸堿儲罐，漿料儲罐。 |
| 測量范圍 | 20米 |
| 過程連接 | G11/2螺紋或11/2NPT螺紋 |
| 介質溫度 | -40-120℃ |
| 過程壓力 | -0.1~0.3Mpa |
| 精 度 | ±10mm |
| 重 復 性 | ±2mm |
| 頻率范圍 | 6.8GHz |
| 防護等級 | IP67 |
| 信號輸出 | 4—20mA/HART( 兩線 ) |
雷達液位計選型▼▼▼
1、工藝條件。包括：上部、下部介質密度和介電常數，以及介質表面的狀態，這是判斷選擇導波雷達液位計的先決條件。
2、導波雷達液位計本體的選擇：
ａ）根據測量范圍的大小選擇合適的導波桿。
ｂ）根據工作溫度范圍選擇正確的探頭，探頭的適用范圍為-196～400℃，可根據工況選用高溫高壓、常溫常壓或是低溫型探頭。
ｃ）過程連接密封件，即Ｏ型圈的材質選擇應滿足工作溫度、壓力、介質特性。
3、變送器部分。主要是根據容器特點選擇頂裝或是側裝。
4、儀表附件部分。主要包括：分離指示表、導向管、外筒、防雷保護等內容，根據需要考慮是否配置：
ａ）根據工藝要求，導波雷達選配分離指示表，安裝于便于觀察處。
ｂ）設備內存在擾動，或蒸汽介質干擾測量時，導波雷達選配導向管，即能起到穩液作用，也能增加抗干擾能力。
ｃ）導波雷達側裝于設備上需要采用外筒，導波雷達與外筒的過程連接形式有法蘭和螺紋兩種形式，安裝形式近似于浮筒液位計側裝于設備上。

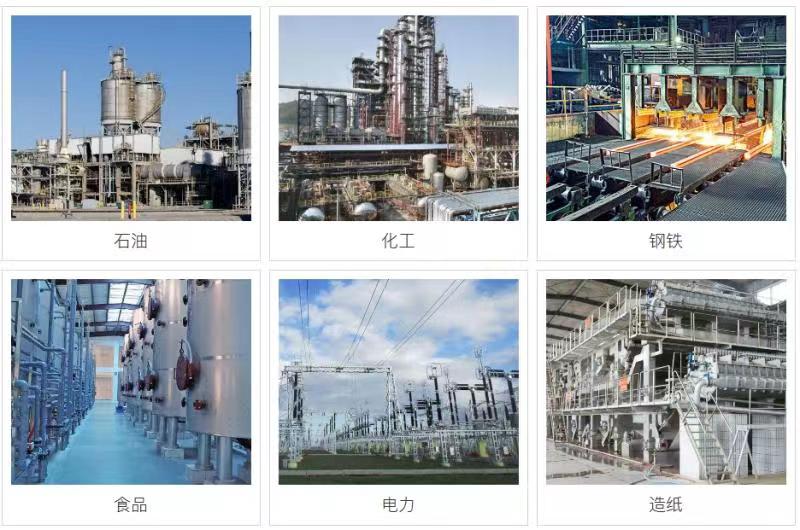

雷達液位計應用場景▼▼▼
雷達液位計應用于水液儲罐、酸堿儲罐、漿料儲罐、固體顆粒、小型儲油罐。各類導電、非導電介質、腐蝕性介質。如煤倉、灰倉、油罐、酸罐等
雷達液位計安裝注意事項▼▼▼
罐內安裝
在信號波束內,應避開如下安裝物:例如限位開關,溫度傳感器;對稱裝置(如真空環,加熱線圈,擋板等等)上佳位置選擇
a.天線尺寸:天線越大,波束角越小,干擾回波將越弱
b.天線調整:將天線調整到最ZUI佳測量位
c.導波管:導波管用來避免干擾回波;
d.頂部反射:由于浮動頂的不穩定移動性,所以浮動頂不推薦使用高精度測量,一種特殊的反射裝 置可在浮動頂應用
e.安裝位置:浮動頂上反射板位置;反射裝置的上部邊緣水平。對于傾斜面(如圓形浮頂),發射裝置的支撐腳必須根據需要進行調整。
設備安裝方向
雷達天線可向罐壁傾斜。為了使溫度影響小,在對接法蘭的連接處必須使用彈簧墊圈。杄式天線必須伸出安裝短管。垂直放置杄式天線,不要讓雷達束指向罐壁。喇叭口天線必須延伸出安裝短管,否則應使用天線延伸管。喇叭天線必須調整垂直,不要讓雷達束指向罐壁。
導波內安裝
雷達物位計通過導波管或旁通管進行測量,測量管起到導波作用。下面是一個測量管(導波管的構造圖),測量管的內壁必須平滑,如果可能的話測量管的內徑需要與喇叭口的直徑相符,請使用拉拔或縱伸焊接的不銹鋼管?？梢酝ㄟ^預先焊接的法蘭盤或焊接頭延長測量管。
不能通過導波管測量粘附性介質需要注意的幾個問題:
(1)焊接時不能產生凸點或凹緣。
(2)將法蘭和測量管對齊固定,然后焊接。
(3)焊接不要穿透測量管管壁,內壁必須保持平滑,一定要小心除去焊縫和不平滑的地方,否則會造成很強的虛假回波。
我們能提供的服務▼▼▼
1、根據需求推薦選型及報價；2、產品個性化定制；3、7*24小時全國服務熱線 ；4、上門指導安裝
